カーボンの
| 品番 | 筋断面積 (mm²) | 格子間隔 (mm) | 製品寸法 (mm) | 対応する鉄筋(SD295) 径・ピッチ ※ |
|---|---|---|---|---|

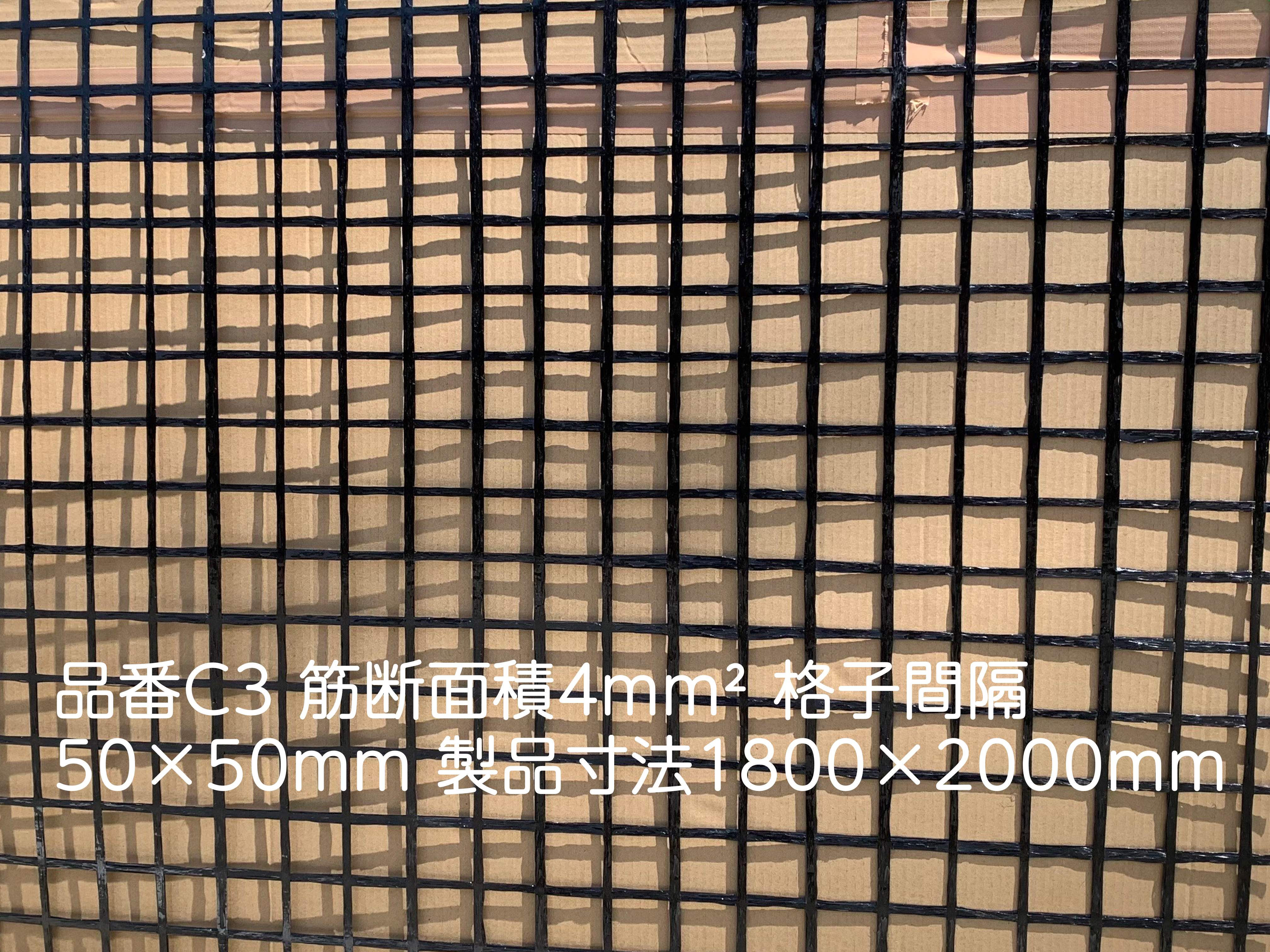

| C3 | 4 | 50 × 50 | 1800 × 2000 | D6–200P |
| C4 | 7 | 100 × 100 | 1800 × 2000 | D6–250P |
| C4 | 7 | 50 × 50 | 1800 × 2000 | D6–150P |
| C5 | 13 | 100 × 100 | 1800 × 2000 | D6–150P |
| C5 | 13 | 50 × 50 | 1800 × 2000 | D10–150P |
| C6 | 18 | 100 × 100 | 1800 × 2000 | D6–100P / D10–200P |
| C6 | 18 | 50 × 50 | 1800 × 2000 | D10–100P / D13–200P |
| C8 | 26 | 100 × 100 | 1800 × 2000 | D10–150P |
| C8 | 26 | 50 × 50 | 1800 × 2000 | D16–200P |
| C10 | 38 | 100 × 100 | 1800 × 2000 | D13–150P |
| C10 | 38 | 50 × 50 | 1800 × 2000 | D13–100P / D16–150P |
| 試料名 | 公称 断面積 A (mm2) |
No. | 最大 引張荷重 Fu (kN) |
引張強度 fu (N/mm2) |
引張剛性EAの計算 | 弾性率 E (kN/mm2) |
終局ひずみ εu (×10-6) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 各値 | 平均値 | 20%P (kN) |
60%P (kN) |
20%ε (×10-6) |
60%ε (×10-6) |
EA (kN) |
各値 | 平均値 | 各値 | 平均値 | ||||
| C6-50P | 17.5 | 1 | 28.9 | 1651 | 1751 | 5.78 | 17.3 | 3066 | 8647 | 2064 | 118 | 121 | 14001 | 14464 |
| 2 | 31.1 | 1777 | 6.22 | 18.7 | 3186 | 8946 | 2148 | 123 | 14478 | |||||
| 3 | 32.0 | 1829 | 6.40 | 19.2 | 3067 | 8951 | 2175 | 124 | 14710 | |||||
| 4 | 30.7 | 1754 | 6.14 | 18.4 | 3220 | 9078 | 2093 | 120 | 14669 | |||||
| 5 | 30.5 | 1743 | 6.10 | 18.3 | 3157 | 8941 | 2109 | 121 | 14460 | |||||
